1.1 用途

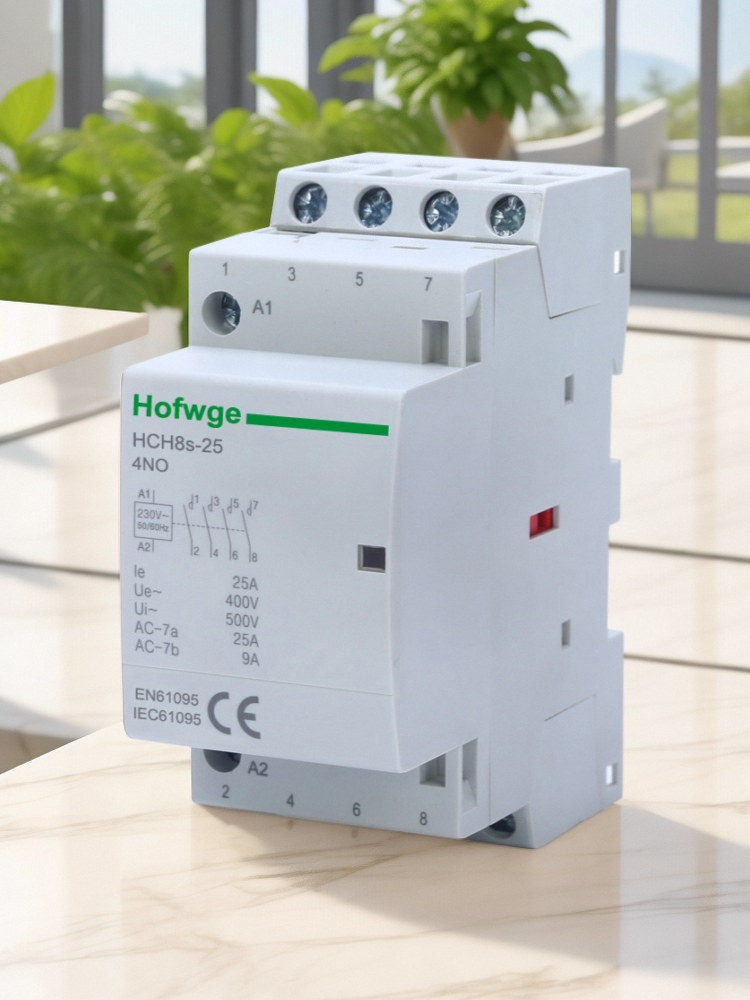

HCH8s系列家用交流接触器(以下简称接触器)是一种用于远距离接通和分断无感或低感负载、电阻炉、家用电器和类似用途的低感负载、家用的电动机等的控制电器。

1.2 使用范围

HCH8s系列接触器主要适用于交流50Hz/60Hz，额定工作电压至400V，额定工作电流至100A的电力系统中，在AC-1、AC-7a(无感或低感负载、电阻炉、家用电器和类似用途的低感负载)使用类别下，作远距离开关和控制电路使用。

HCH8s接触器不用于分断短路电流，因此使用时应选配适当的短路保护电器。

2.1 正常工作条件

2.1.1 周围空气温度

周围空气温度上限为+60℃，下限为-5℃。

当接触器安装在配电箱内时，其两侧必须拼装间隔件，以利于散热。

2.1.2 海拔

安装地点的海拔高度不超过2000m。

2.1.3 大气条件

2.1.3.1 湿度

最 高温度为+60℃时，空气的相对湿度不超过50%，在较低的温度下可以允许有较高的相对湿度，例如20℃时达90%。对由于温度变化偶尔产生的凝露应采取特殊的措施；

2.1.3.2 污染等级

污染等级为2级。

2.2 安装条件

2.2.1 安装类别为Ⅱ类。

2.2.2 安装处应无显著冲击和振动。

2.2.3 采用TH35-7.5型钢安装轨安装。

2.3.4 垂直安装，安装面与任何方向的倾斜度不超过5°

3.1 额定工作制

3.1.1 八小时工作制

此工作制是基本工作制，接触器的约定自由空气发热电流Ith，即由此工作制确定。

3.1.2 断续周期工作制

接触器在本工作制下的额定操作频率为30次/h，负载因数为40%。

3.2 动作（操作）条件

在周围空气温度为-5℃~+60℃范围内，对接触器吸引线圈施以额定控制电源电压Us，使其发热至稳定状态时，接触器应在(85%~110%)Us范围内任何电压下能可靠地闭合；其释放电压为(20%~75%)Us。

3.3 技术参数表

HCH8s接触器工作原理：当线圈通电后，线圈电流产生磁场，产生足够的电磁吸力以克服反作用力，将衔铁吸合，使触头接通，当线圈电压消失或线圈电压降低到某一数值，即所谓释放电压时，由于衔铁端面产生的磁通减少，电磁吸力就开始小于反作用弹簧、触头弹簧等产生的反作用力。衔铁就在此反作用力的作用下释放，离开磁轭，触头随即亦分断。

尺寸单位：mm(毫米)

6.1 安装

6.1.1 安装前首先检查实际使用场合是否符合接触器的用途与适用范围、技术参数及其正常工作条件和安装条件等。

6.1.2 安装时将接触器的止动件向下拉，把接触器置于安装轨上，再将止动件向上推使接触器固定在安装轨上，不得松动、掉落。需要拆下接触器时，将止动件拉下便可轻松取下。

6.1.3 接触器接线时应将导线伸入接线孔中，然后拧紧接线螺钉使导线不得松动、拔出；裸露铜线头不能露在接线端外。

6.1.4 接触器在接线时不得猛拧接线螺钉；接触器在拧紧和拧松螺钉时所用螺丝刀应适当。

6.1.5 检查接线正确无误后，应在主触头不带电的情况下，先使线圈通电分合数次，检查产品动作是否可靠，然后才能投入使用。

6.2 维护

6.2.1 接触器在使用期中，应定期检查接线螺钉的松紧情况，如出现松脱，应及时将其拧紧；定期清除外壳表面的尘埃，保持外壳良好的绝缘性；在使用中如出现较大的噪音或外壳绝缘失效等情况时，应及时更换新的产品；按照产品工作频率和使用时间来计算，当产品的工作次数达到(或接近)产品的使用寿命时，应及时更换新的产品。

6.2.2 接触器在使用或贮存、运输过程中均不得受雨水侵袭和跌落。

7.1 订货前以基本参数作为参考。

7.2 订货时必须说明

接触器的型号、规格，包括额定工作电流及线圈控制电压，数量。

7.3 凡需特殊使用的接触器和产品技术条件中供需双方协商的接触器，以及超过本技术条件规定正常工作范围的接触器应作为特殊订货。

7.4 订货示例

HCH8s-25 2NO 线圈电压220V 200只

表示：HCH8s-25家用交流接触器，额定工作电流25A，主触头2常开, 线圈电压为220V, 数量200只。
